屏蔽箱又稱隔離箱,是利用金屬來遮蔽電磁波,以防止屏蔽箱內部的電磁波洩漏和外部的電磁波進入,是無線通信產品測試的常用設備。
相較于實驗室或驗證單位的大體積屏蔽室,屏蔽箱因為體積小價格低而更適合生產線使用。
屏蔽箱可以廣泛地應用在WiFi、LTE、Bluetooth、GSM/CDMA/WCDMA、WiMAX、RFID、Zigbee等無線通訊技術,或手機、無線網卡、無線路由器、藍牙耳機、對講機、汽車遙控器、胎壓偵測器…等無線通訊產品的板端功能測試或成品功能測試中。

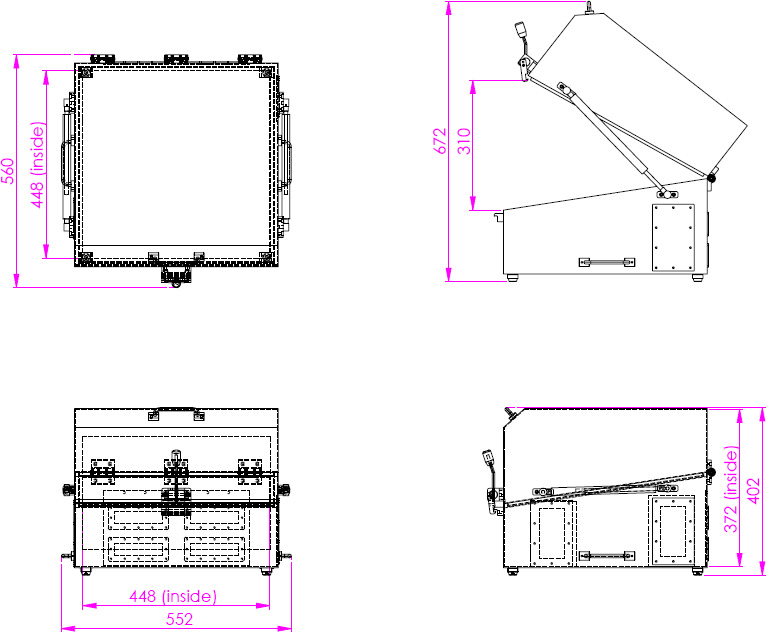

內部尺寸 (寬x長x高) | 448x448x372 mm | 汽缸行程 | 50 mm |
外部尺寸 (寬x長x高) | 552x560x402 mm | 操作溫度 | 0°C ~ +80°C |
材質 | 鍍鋅鋼板 | 表面處理 | 烤漆 |
行程限制 | 310 mm | 重量 (含吸波膠) | 約25公斤 |

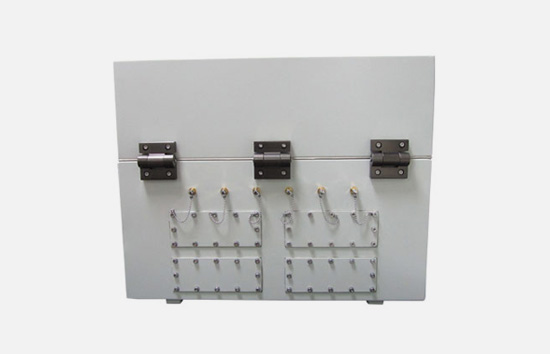

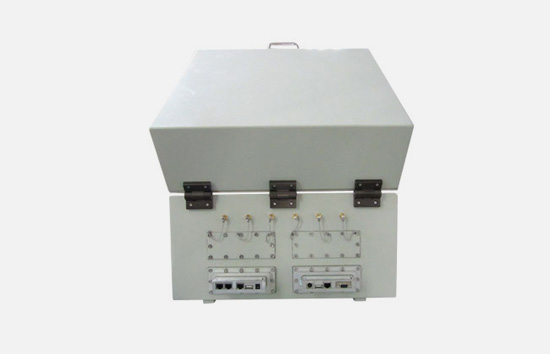

隔離度 | 80dB up (2.4GHz and 5.8GHz) (包含濾波器) | RF隔板 | SMA *6 |
適用頻段 | 1GHz~6GHz | 濾波器配置 | 4 |
