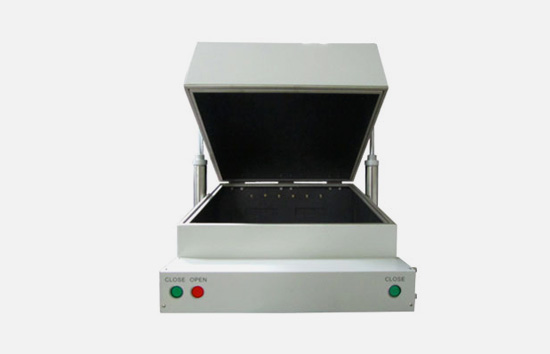

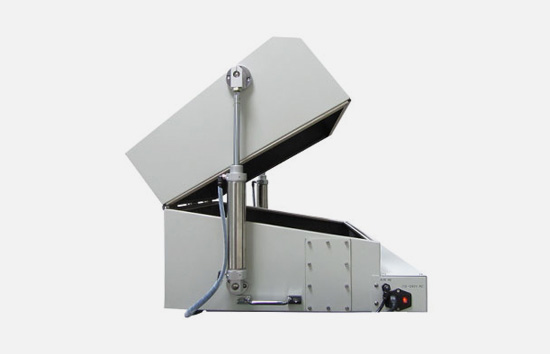

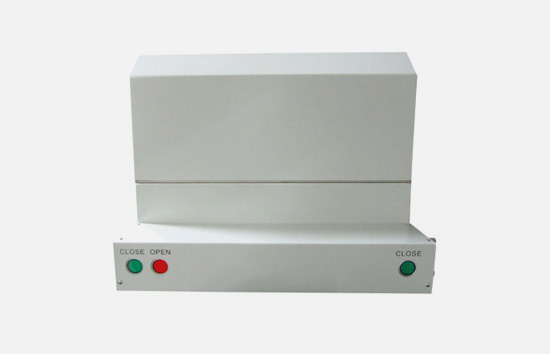

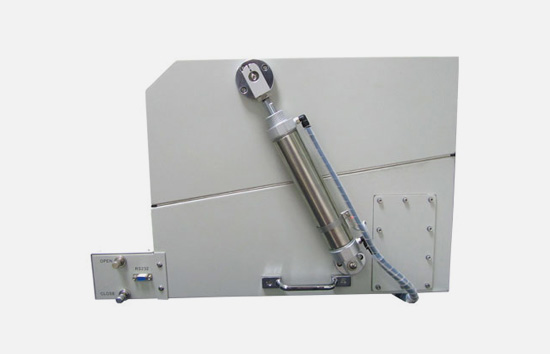

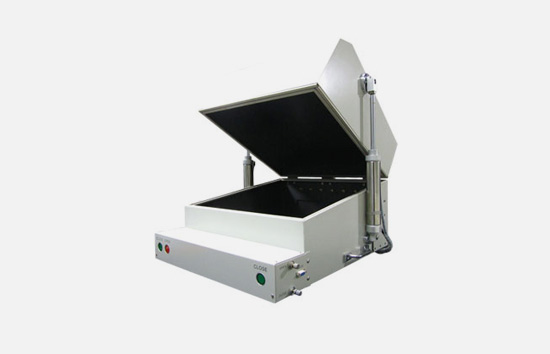

屏蔽箱又稱隔離箱,是利用金屬來遮蔽電磁波,以防止屏蔽箱內部的電磁波洩漏和外部的電磁波進入,是無線通信產品測試的常用設備。
相較于實驗室或驗證單位的大體積屏蔽室,屏蔽箱因?yàn)轶w積小價格低而更適合生產線使用。
屏蔽箱可以廣泛地應用在WiFi、LTE、Bluetooth、GSM/CDMA/WCDMA、WiMAX、RFID、Zigbee等無線通訊技術,或手機、無線網卡、無線路由器、藍牙耳機、對講機、汽車遙控器、胎壓偵測器…等無線通訊產品的板端功能測試或成品功能測試中。

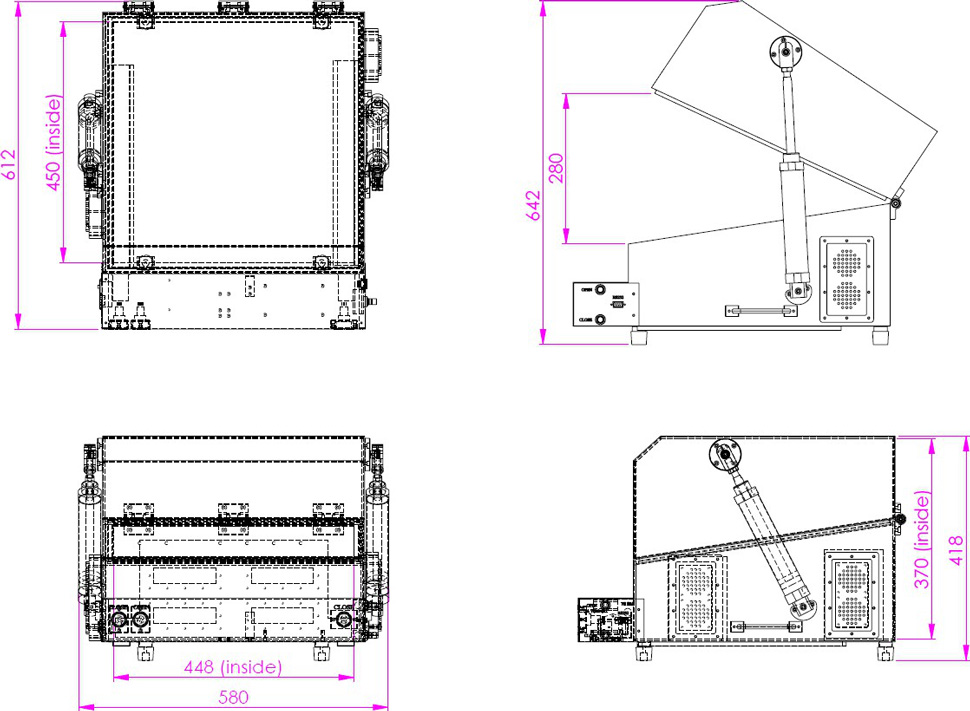

內部尺寸(寬x長x高) | 448x450x370 mm | 輸入電源 | AC110~220V |
外部尺寸(寬x長x高) | 580x612x418 mm | 氣壓壓力 | 0.7Mpa (7Kgf/cm2) |
材質 | 鍍鋅鋼板 | 汽缸行程 | 150 mm |
行程限制 | 280 mm | 氣源輸入 | 僅限乾燥空氣 |
隔離度 | 80dB up (2.4GHz and 5.8GHz) (包含濾波器) | 功率 | 30 W |
適用頻段 | 1GHz~6GHz | 操作溫度 | 0°C ~ +80°C |
重量(含吸波膠) | 約25公斤 | 開啟時間 | 2~4 sec(時間可整) |
開啟動作 | 單按鈕觸發開啟動作 | 關閉時間 | 2~4 sec(時間可整) |
關閉動作 | 雙按鈕觸發關閉動作 |
使用壽命 |
1,000,000/分鐘 |
安全裝置 | 位置傳感器 | 表面處理 | 烤漆 |
濾波器配置 | 4 | RF隔板 | SMA *6 |
